◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ LD40鏈輪適與LD40鏈條配合使用。
◎ 齒端硬化規格
需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。
◎ 齒端無硬化處理規格
齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。
| 1列用 | 2列用 | SD |
| 1A | 1B | 1C | 2A | 2B | 2C | (2條掛用)
|
 |  |  |  |   |  |
|
傳動鏈輪的安裝要求和注意事項
|
安裝要求
◎ 正確選用鏈輪型號。
◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
使用時的注意事項
◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
訂購鏈輪時的注意事項
當滾子鏈條和鏈輪型號都不明確時
◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。
◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。
◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。
◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。
齒部無硬化規格

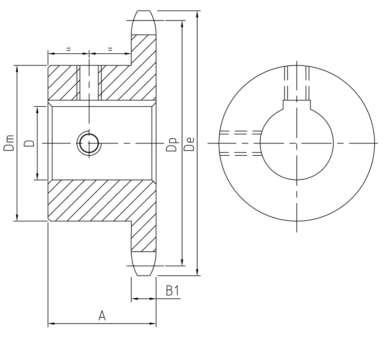

節距1/2" 滾子直徑0.312" 齒寬B1 0.284"
| 隆德型號 | 齒數 | 輪轂類型 | 外徑 | 高度 | 重量 | 成品孔產品（包含：鍵槽和2個固定螺栓） |
| Z | type | De | H | lbs. |
| in. | in. |
| LD40-1B9T-BS | 9 | B | 1.67 | 7/8 | 0.16 | *1/2 | — 5/8 |
|
|
|
|
|
|
|
|
|
| LD40-1B10T-BS | 10 | B | 1.84 | 7/8 | 0.24 | *1/2 | — 5/8 | — 3/4 |
|
|
|
|
|
|
|
|
| LD40-1B11T-BS | 11 | B | 2 | 7/8 | 0.28 | *1/2 | — 5/8 | — 3/4 | — 7/8 |
|
|
|
|
|
|
|
| LD40-1B12T-BS | 12 | B | 2.17 | 7/8 | 0.34 | *1/2 | — 5/8 | — 3/4 | — 7/8 | — 1 |
|
|
|
|
|
|
| LD40-1B13T-BS | 13 | B | 2.33 | 7/8 | 0.45 | *1/2 | — 5/8 | — 3/4 | — 7/8 | — 1 |
|
|
|
|
|
|
| LD40-1B14T-BS | 14 | B | 2.49 | 7/8 | 0.51 | *1/2 | — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 |
|
|
|
|
|
| LD40-1B15T-BS | 15 | B | 2.65 | 7/8 | 0.53 | *1/2 | — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 |
|
|
|
| LD40-1B16T-BS | 16 | B | 2.81 | 7/8 | 0.66 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 |
|
|
|
| LD40-1B17T-BS | 17 | B | 2.98 | 1 | 0.88 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 |
|
|
|
| LD40-1B18T-BS | 18 | B | 3.14 | 1 | 1.03 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B19T-BS | 19 | B | 3.3 | 1 | 1.17 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B20T-BS | 20 | B | 3.46 | 1 | 1.33 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B21T-BS | 21 | B | 3.62 | 1 | 1.53 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B22T-BS | 22 | B | 3.78 | 1 | 1.66 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B23T-BS | 23 | B | 3.94 | 1 | 1.92 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B24T-BS | 24 | B | 4.1 | 1 | 2.1 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B25T-BS | 25 | B | 4.26 | 1 | 2.22 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B26T-BS | 26 | B | 4.42 | 1 | 2.34 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B27T-BS | 27 | B | 4.58 | 1 | 2.42 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B28T-BS | 28 | B | 4.74 | 1 | 2.5 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B29T-BS | 29 | B | 4.9 | 1 | 2.6 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B30T-BS | 30 | B | 5.06 | 1 | 2.7 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B31T-BS | 31 | B | 5.22 | 1 | 2.88 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B32T-BS | 32 | B | 5.38 | 1 | 3 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B33T-BS | 33 | B | 5.54 | 1 | 3.03 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B34T-BS | 34 | B | 5.7 | 1 | 3.11 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B35T-BS | 35 | B | 5.86 | 1 | 3.2 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B36T-BS | 36 | B | 6.02 | 1 | 3.39 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B37T-BS | 37 | B | 6.18 | 1 | 3.45 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B38T-BS | 38 | B | 6.33 | 1 | 3.5 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B39T-BS | 39 | B | 6.49 | 1 | 4 |
| — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B40T-BS | 40 | B | 6.65 | 1 1/8 | 4.28 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B41T-BS | 41 | B | 6.81 | 1 1/8 | 4.58 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B42T-BS | 42 | B | 6.97 | 1 1/8 | 4.64 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B43T-BS | 43 | B | 7.13 | 1 1/8 | 4.8 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B44T-BS | 44 | B | 7.29 | 1 1/8 | 4.96 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B45T-BS | 45 | B | 7.45 | 1 1/8 | 5.06 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B46T-BS | 46 | B | 7.61 | 1 1/8 | 5.19 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B47T-BS | 47 | B | 7.77 | 1 1/8 | 5.26 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B48T-BS | 48 | B | 7.93 | 1 1/8 | 5.66 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B49T-BS | 49 | B | 8.09 | 1 1/8 | 5.72 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B50T-BS | 50 | B | 8.25 | 1 1/8 | 5.78 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B51T-BS | 51 | B | 8.41 | 1 1/8 | 5.9 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B52T-BS | 52 | B | 8.57 | 1 1/8 | 5.94 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B53T-BS | 53 | B | 8.73 | 1 1/8 | 6.12 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B54T-BS | 54 | B | 8.89 | 1 1/8 | 6.24 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B55T-BS | 55 | B | 9.04 | 1 1/8 | 6.66 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B56T-BS | 56 | B | 9.2 | 1 1/8 | 6.71 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B57T-BS | 57 | B | 9.36 | 1 1/8 | 6.94 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B58T-BS | 58 | B | 9.52 | 1 1/8 | 7.17 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B59T-BS | 59 | B | 9.68 | 1 1/8 | 7.38 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B60T-BS | 60 | B | 9.84 | 1 1/8 | 7.68 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B70T-BS | 70 | B | 11.43 | 1 1/4 | 10.8 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B72T-BS | 72 | B | 11.75 | 1 1/4 | 11.3 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B80T-BS | 80 | B | 13.03 | 1 1/4 | 13.2 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B84T-BS | 84 | B | 13.66 | 1 1/4 | 13.84 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B96T-BS | 96 | B | 15.57 | 1 1/4 | 17.44 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
| LD40-1B112T-BS | 112 | B | 18.12 | 1 1/4 | 22.45 |
|
|
|
| — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — | — 1 7/16 | — 1 1/2 |
齒部硬化規格
節距1/2" 滾子直徑0.312" 齒寬B1
0.284"
| 隆德型號 | 齒數 | 輪轂類型 | 外徑 | 高度 | 重量 | 成品孔產品（包含：鍵槽和2個固定螺栓） |
| Z | type | De | H | lbs. |
| in. | in. |
| LD40-1B9TH-BS | 9 | B | 1.67 | 7/8 | 0.16 | — *1/2 | — 5/8 |
|
|
|
|
|
|
|
|
|
| LD40-1B10TH-BS | 10 | B | 1.84 | 7/8 | 0.24 | — *1/2 | — 5/8 | — 3/4 |
|
|
|
|
|
|
|
|
| LD40-1B11TH-BS | 11 | B | 2 | 7/8 | 0.28 | — *1/2 | — 5/8 | — 3/4 | — 7/8 |
|
|
|
|
|
|
|
| LD40-1B12TH-BS | 12 | B | 2.17 | 7/8 | 0.34 | — *1/2 | — 5/8 | — 3/4 | — 7/8 | — 1 |
|
|
|
|
|
|
| LD40-1B13TH-BS | 13 | B | 2.33 | 7/8 | 0.45 | — *1/2 | — 5/8 | — 3/4 | — 7/8 | — 1 |
|
|
|
|
|
|
| LD40-1B14TH-BS | 14 | B | 2.49 | 7/8 | 0.51 | — *1/2 | — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 |
|
|
|
|
|
| LD40-1B15TH-BS | 15 | B | 2.65 | 7/8 | 0.53 | — *1/2 | — 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 |
|
|
|
| LD40-1B16TH-BS | 16 | B | 2.81 | 7/8 | 0.66 |
| 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 |
|
|
|
| LD40-1B17TH-BS | 17 | B | 2.98 | 1 | 0.88 |
| 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 |
|
|
|
| LD40-1B18TH-BS | 18 | B | 3.14 | 1 | 1.03 |
| 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B19TH-BS | 19 | B | 2.3 | 1 | 1.17 |
| 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B20TH-BS | 20 | B | 3.46 | 1 | 1.33 |
| 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B21TH-BS | 21 | B | 3.62 | 1 | 1.53 |
| 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B22TH-BS | 22 | B | 3.78 | 1 | 1.66 |
| 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B23TH-BS | 23 | B | 3.94 | 1 | 1.92 |
| 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B24TH-BS | 24 | B | 4.1 | 1 | 2.1 |
| 5/8 | — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 | — 1 3/8 | — 1 7/16 | — 1 1/2 |
| LD40-1B25TH-BS | 25 | B | 4.26 | 1 | 2.22 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 |
| — 1 7/16 | — 1 1/2 |
| LD40-1B26TH-BS | 26 | B | 4.42 | 1 | 2.34 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 |
| — 1 7/16 | — 1 1/2 |
| LD40-1B28TH-BS | 28 | B | 4.74 | 1 | 2.5 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 |
| — 1 7/16 | — 1 1/2 |
| LD40-1B30TH-BS | 30 | B | 5.06 | 1 | 2.7 |
|
| — 3/4 | — 7/8 | — 1 | — 1 1/8 | — 1 3/16 | — 1 1/4 |
| — 1 7/16 | — 1 1/2 |
*：表示沒有鍵槽
※：以上尺寸單位都為英寸，重量單位都為磅；1英寸=25.4毫米，1磅=0.4535924千克。鏈輪材質為45#。
