帶YA2附件LDC52300~LDC120600規格輸送鏈

最經濟的通用輸送鏈，可提供各種形式附件。對銷軸和套筒實施了熱處理,對鏈板沒有實施。可使用溫度環境： -20°C～200°C。可以對應大節距的用于長輸送距離線體的鏈條，鏈條的單側帶焊接彎板附件，附件上帶有2個螺孔，附件表示為：YA2。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

大型輸送鏈 DT規格特點

◎ 對銷軸和套筒實施了熱處理,對鏈板沒有實施。

◎ 可使用溫度環境： -20°C～200°C。

大型輸送鏈 AT規格特點

◎ AT規格具有比DT規格(通用輸送鏈）大約一倍的抗拉強度,而且提高了套筒和滾子之間的耐磨損性和滾子的容許負荷。

◎ 使用溫度環境： -60°C～400°C。

附件的種類

◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

A附件 SA附件 CA附件

在鏈條單側上帶有螺孔的附件形式。A1: 在鏈條單側帶有螺孔垂直附件形式。SA1 安裝網狀物

一個孔，A2：兩個孔(RS型僅有一個孔) ：一個孔，SA2：兩個孔用于無間隙的板條安裝

[圖片: 每一個鏈節帶A1附件] [圖片:帶SA2附件] [圖片: 帶CA2附件]

K附件 SK附件 GA附件

在鏈條兩側帶有螺孔附件的形式。K1: 一在鏈條兩側帶有螺孔垂直附件形式。SK1: 只單側鏈板有螺栓孔的形式。

個孔、K2: 兩個孔（RS型僅有一個孔）一個孔，SK2：兩個孔（RS型僅有一個孔）根據螺栓孔數量依次稱為GA2，GA4

[圖片: 每一個鏈節帶K1附件] [圖片: 帶SK2附件] [圖片: 帶GA4附件]

AA附件

在鏈條單側上下面都帶有螺孔附件的形式。

AA1:一個孔、AA2:兩個孔(RS型僅有一個孔)

[圖片: 帶AA3附件]

特殊附件

我們備有按客戶要求制造附件形式。

型號表示

（1）鏈條尺寸

（2）滾子類型：R = R滾子, F = F滾子, S = S滾子, M = M滾子

（3）鏈條規格：DT=經濟型通用類型

（4）附件安裝間隔

（5）附件的形式

訂購方法

如需訂購，請致電我司，或者在公司網頁上點擊咨詢客服，以便給到您最合適的選擇。

鏈條本體尺寸


鏈條型號		DT規格平均抗拉強度		節距 P	滾子									內鏈節內寬 W
					R滾子		F滾子
鏈條尺寸	滾子形式				直徑 R	觸軌寬 E	直徑 R	擋圈直徑 F	觸軌寬 E	偏心 e	Z	S滾子直徑 R	M/N滾子直徑 R
		kN	kgf	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LDC52300 LDC52450 LDC52600	R/F/S R/F/S R/F/S	500	51000	300 450 600	140	170	49	170	49	8	16.5	57.2	-	77


LDC60300 LDC60350 LDC60400	R/F/N R/F/N R/F/N	500	51000	300 350 400	140	170	49	170	49	8	16.5	-	70	77


LDC90350	N R/F/N R/F/N	789	80500	350 400 500	?	?	?	?	?	?	?	-	85	88
LDC90400					170	76	170	205	56	10	18
LDC90500
LDC120400	R/N R/F/N	1110	113000	400 600	200	87	?	?	?	?	?	-	100	100
LDC120600							200	240	64	11.5	20.5
LDC280400	N R/N	※3040	※310000	400 600	?	?	?	?	?	?	?	?	120	120
LDC280600					220
LDC360400	N R/N	※3630	※370000	400 600	?	?	?	?	?	?	?	?	120	130
LDC360600					230
LDC440400	N R/N	※4460	※455000	400 600	?	?	?	?	?	?	?	?	145	145
LDC440600					250

鏈條尺寸	鏈板		銷子				概略重量kg/m				標準附件與滾子形式的組合
	寬H	厚T	直徑D	L1+L2	L1	L2	R 滾子	F 滾子	S 滾子	M&N 滾子	YA2 (焊接）	YA3 (焊接）	GA2

	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LDC52300 LDC52450 LDC52600	76.2 [80.0]	16	31.8	172	82	90	55 43 37	58 45 38	30 26 25	- - -	R/F/S	-	-
											R/F/S	R/F	R/F/S
											R/F/S	R/F	R/F/S
LDC60300 LDC60350 LDC60400	90 [95.0]	12.7 [12.0]	35.0	160.5	77	83.5	54 49 45	57 51 47	- - -	32 30 28	R/F/N	-	-
											R/F/N	R/F/N	-
											R/F/N	R/F/N	-
LDC90350 LDC90400 LDC90500	110	16	42.0	185	89.5	95.5	- 74 65	- 78 68	- - -	49 46 42	N	-	-
											R/F/N	-	-
											R/F/N	R/F/N	-
LDC120400 LDC120600	130	19	50.0	211.5	103.5	108	113 88	- 92	- -	69 59	R/N	-	-
											R/F/N	R/F/N	-
LDC280400 LDC280600	160 (135)	19	56.0	242	118.5	123.5	- 112	- -	- -	90 75	-	-	-
											-	-	-
LDC360400 LDC360600	170 (160)	22	61.0	258	126.5	131.5	- 135	- -	- -	112 92	-	-	-
											-	-	-
LDC440400 LDC440600	185 (170)	25	68.0	285	140	145	- 175	- -	- -	145 120	-	-	-
											-	-	-

注：

1.上述表格中尺寸為標稱尺寸，可能與實際不同。

2.帶※號的產品為非通用輸送鏈，而是強力輸送鏈（即AT規格）。

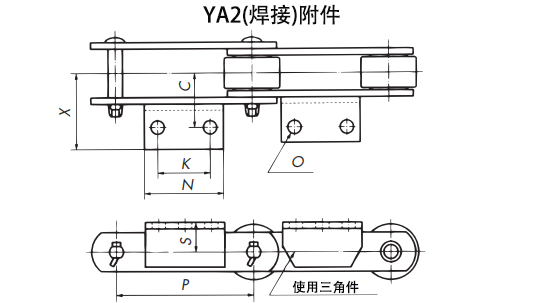

YA2附件尺寸


鏈條型號		P	S	C	X	K	N	O	三角件尺寸	螺栓尺寸	平均每個附加重量
鏈條尺寸	滾子形式	mm	mm	mm	mm	mm	mm	mm	mm		kg
LDC52300 LDC52450 LDC52600	R/F/S R/F/S R/F/S	300 450 600	80	120	172	100 280 360	160 330 410	24	L100×100×13	M20	3.1 6.3 7.8


LDC60300 LDC60350 LDC60400	R/F/N R/F/N R/F/N	300 350 400	90	115	165	110 160 200	170 220 260	24	L100×100×13	M20	3.2 4.2 5.0


LDC90350 LDC90400 LDC90500	N R/F/N R/F/N	350 400 500	100	140	210	100 150 260	180 230 340	28	L130×130×15	M24	5.2 6.6 9.8


LDC120400 LDC120600	R/N R/F/N	400 600	120	150	220	120 320	200 400	28	L130×130×15	M24	5.8 11.5

注：上述表格中尺寸為標稱尺寸，可能與實際不同。
