產品中心

齒輪II

輪緣上有齒能連續嚙合傳遞運動和動力的機械元件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 齒輪是輪緣上有齒能連續嚙合傳遞運動和動力的機械元件。

特點

◎ 瞬時傳動比恒定。非圓齒輪傳動的瞬時傳動比能按需要的變化規律來設計。

◎ 傳動比范圍大，可用于減速或增速。

◎ 速度（指節圓圓周速度）和傳遞功率的范圍大，可用于高速（v>40m/s），中速和低速（v<25m/s）的傳動；功率從小于1W到105KW。

◎ 傳動效率高。一對高精度的漸開線圓柱齒輪，效率可達99%以上。

◎ 結構緊湊，適用于近距離傳動。

◎ 制造成本較高。某些具有特殊齒形或精度很高的齒輪，因需要專用的或高精度的機床，刀具和量?jī)x等，故制造工藝復雜，成本高。

◎ 精度不高的齒輪，傳動時的噪聲，振動和沖擊大，污染環境。

◎ 無過載保護作用。

型號表示

（1）模數：3

（2）齒數：12

（3）帶凸臺

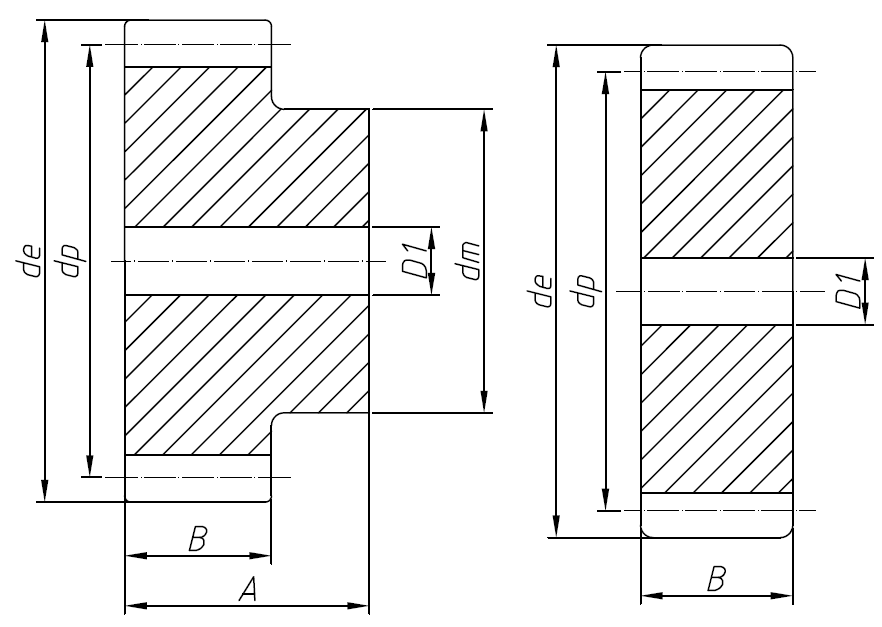

標準直齒圓柱齒輪

壓力角20°

模數	齒輪總厚A	齒厚B
模數	mm	mm
3	50	30
4	60	40
5	75	50
6	80	60

Z	模數3				模數 4				模數 5				模數 6
Z	de	dp	dm	D1	de	dp	dm	D1	de	dp	dm	D1	de	dp	dm	D1
12	42	36	27	12	56	48	35	14	70	60	45	20	84	72	54	20
13	45	39	30	12	60	52	40	14	75	65	50	20	90	78	60	20
14	48	42	33	12	64	56	45	14	80	70	55	20	-	-	-	-
15	51	45	35	12	68	60	45	14	85	75	60	20	102	90	70	20
16	54	48	38	14	72	66	50	16	90	80	65	20	108	96	70	20
17	57	51	42	14	76	68	50	16	95	85	70	20	-	-	-	-
18	60	54	45	14	80	72	50	16	100	90	70	20	120	108	80	20
19	63	57	45	14	84	76	60	16	105	95	70	20	-	-	-	-
20	66	60	45	14	88	80	60	16	110	100	80	20	132	120	90	20
21	69	63	45	16	100	84	70	16	115	105	80	20	-	-	-	-
22	72	66	50	16	96	88	70	16	120	110	80	20	-	-	-	-
23	75	69	50	16	100	92	75	20	125	115	90	20	-	-	-	-
24	78	72	50	16	104	96	75	20	130	120	90	20	156	144	110	25
25	81	75	60	16	108	100	75	20	135	125	90	20	162	150	110	25
26	84	78	60	16	112	104	75	20	140	130	100	20	-	-	-	-
27	87	81	60	16	116	108	75	20	145	135	100	20	-	-	-	-
28	90	84	60	16	120	112	75	20	150	140	100	25	180	168	-	25
29	93	87	60	16	124	116	75	20	155	145	110	25	-	-	-	-
30	96	90	60	16	128	120	75	20	160	150	110	25	192	180	-	25
31	99	93	60	16	132	124	80	20	-	-	-	-	-	-	-	-
32	102	96	70	16	136	128	80	20	170	160	-	25	204	192	-	25
33	105	99	70	16	140	132	80	20	-	-	-	-	-	-	-	-
34	108	102	70	16	144	136	80	20	-	-	-	-	-	-	-	--
35	111	105	70	16	148	140	80	20	185	175	-	25	222	210	-	25
36	114	108	70	20	152	144	80	20	-	-	-	-	-	-	-	-
37	117	111	70	20	-	-	-	-	-	-	-	-	-	228	-	25
38	120	114	80	20	160	152	-	25	200	190	-	25	240	228	-	25
39	123	117	80	20	-	-	-	-	-	-	-	-	-	240	-	25
40	126	120	80	20	168	160	-	25	210	200	-	25	252	24	-	25
41	129	123	80	20	-	-	-	-	-	-	-	-	-	-	-	-
42	132	126	80	20	-	-	-	-	-	-	-	-	-	-	-	-
43	135	129	80	20	-	-	-	-	-	-	-	-	-	-	-	-
44	138	132	90	20	-	-	-	-	-	-	-	-	-	-	-	-
45	141	135	90	20	188	180	-	25	235	225	-	25	-	-	-	-
46	144	138	90	20	-	-	-	-	-	-	-	-	-	-	-	-
47	147	141	100	20	-	-	-	-	-	-	-	-	-	-	-	-
48	150	144	100	20	200	192	-	25	250	240	-	25	-	-	-	-
50	156	150	-	20	208	200	-	25	260	250	-	30	-	-	-	-
52	162	156	-	20	216	208	-	25	270	260	-	30	-	-	-	-
55	171	165	-	20	228	220	-	25	285	275	-	30	-	-	-	-
57	177	171	-	20	236	228	-	25	295	285	-	30	-	-	-	-
60	186	180	-	20	248	240	-	25	310	300	-	30	-	-	-	-
65	201	195	-	20	268	260	-	25	335	325	-	30	-	-	-	-
70	216	210	-	25	288	280	-	25	360	350	-	30	-	-	-	-
72	222	216	-	25	-	-	-	-	-	-	-	-	-	-	-	-
75	231	225	-	25	308	300	-	25	385	375	-	30	-
76	234	228	-	25	312	304	-	30	390	380	-	30	-	-	-	-
80	246	240	-	25	328	320	-	30	410	400	-	30	-	-	-	-
85	261	255	-	25	348	340	-	30	435	425	-	30	-	-	-	-
90	276	270	-	25	368	360	-	30	460	450	-	30	-	-	-	-
95	291	285	-	25	388	380	-	30	485	475	-	30	-	-	-	-
100	306	300	-	25	408	400	-	30	510	500	-	30	-	-	-	-
110	336	330	-	25	448	440	-	30	560	550	-	30	-	-	-	-
114	348	342	-	30	464	456	-	30	580	570	-	30	-	-	-	-
120	366	360	-	30	-	-	-	-	-	-	-	-	-	-	-	-
127	387	381	-	30	-	-	-	-	-	-	-	-	-	-	-	-
