產品中心

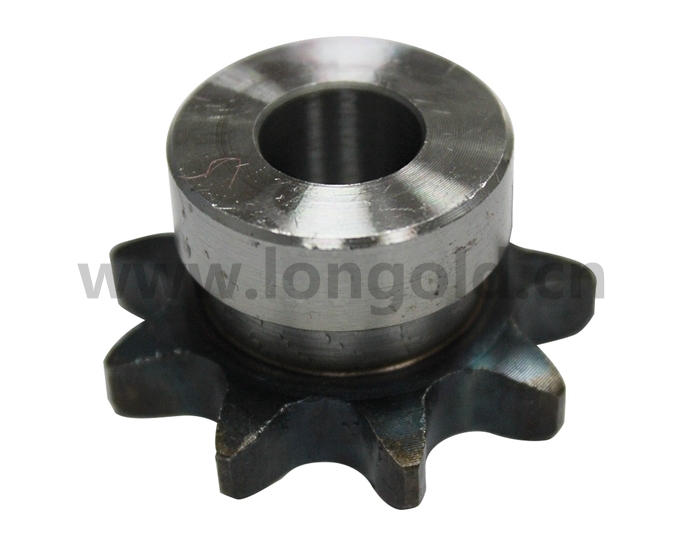

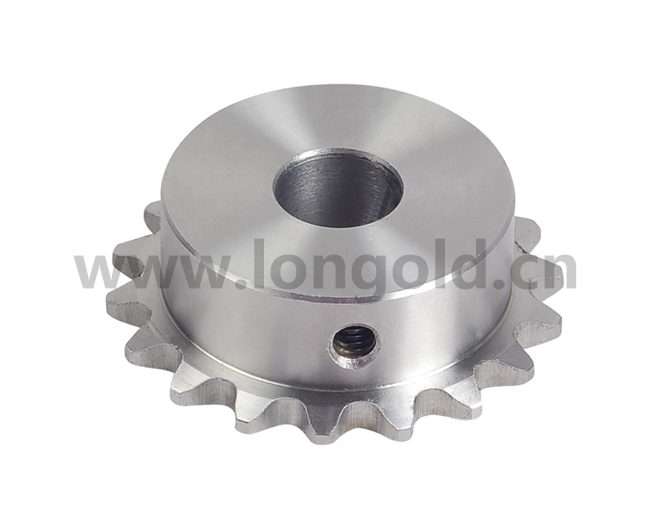

12B成品孔鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 12B鏈輪適與12B鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

1列用			2列用			SD
1A	1B	1C	2A	2B[2HB]	2C[2HC]	(2條掛用)

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

型號表示

（1）鏈條節距19.05mm

（2）齒數

傳動鏈輪的安裝要求和注意事項

安裝要求

◎ 正確選用鏈輪型號。
◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

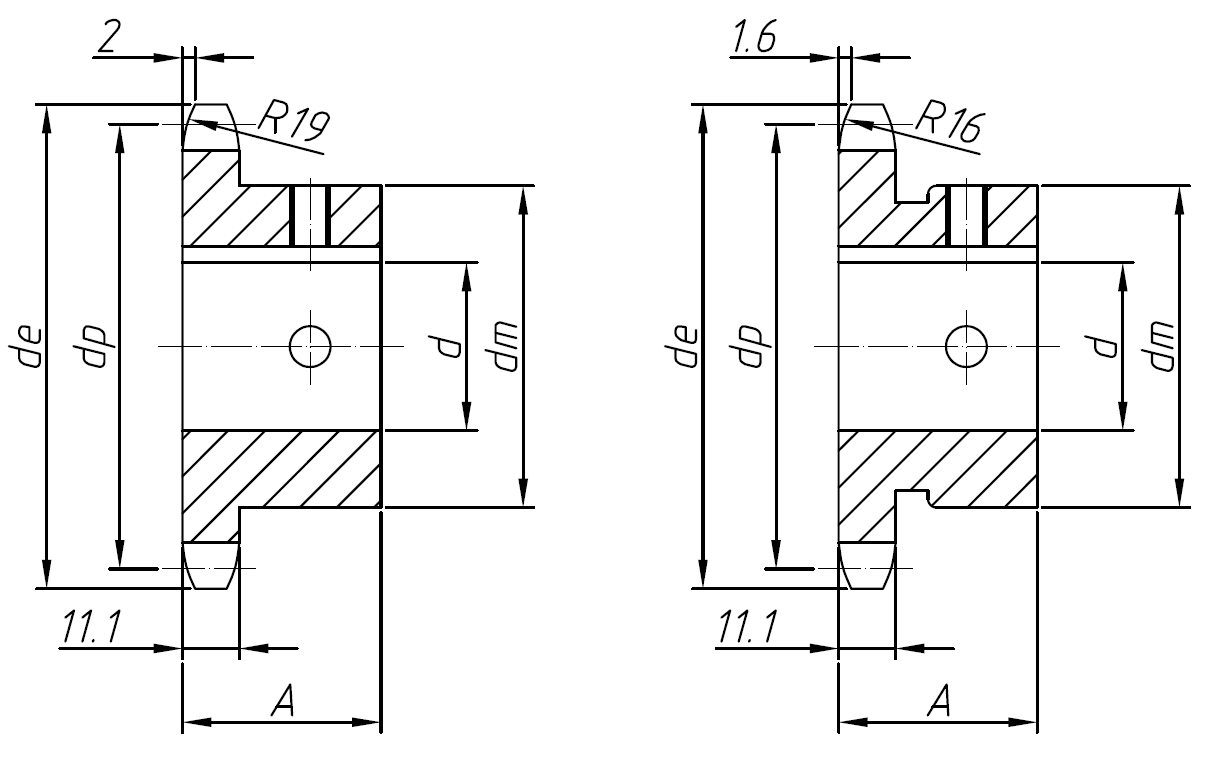

齒數	齒頂圓直徑	分度圓直徑	孔徑 d	鏈輪總厚 A	輪轂直徑 dm

10	69.8	61.64	19 20 24 25	30	42



			28*		45*
			30*		47*
			32*		49*
11	75.8	67.61	19 20 24 25	35	46



			28*		49*
			30*		51*
			32*		53*
12	81.8	73.60	19 20 22 24 25 28 30	35	52






			32 35		56

13	87.8	79.59	19 20 22 24 25 28 30 32 35	35	58








			38		61
14	93.8	85.61	19 20 22	35	60


			24 25 28 30 32 35 38		64






			40		67
15	99.8	91.63	19 20 22	35	65


			24 25 28 30 32 35 38 40		70







16	105.8	97.65	19 20 22	35	65


			24 25		70

			28 30 32 35 38 40		75





17	111.9	103.67	25 28 30	35	70


			32 35 38 40 42		80




18	117.9	109.71	25 28	35	70

			30 32 35 38 40 42		80





19	123.9	115.75	25	35	70
			28 30 32 35 38 40 42 45 48 50		80









20	130.0	121.78	25	35	70
			28 30 32 35 38 40 42 45 48 50		80









21	136.0	127.82	25	40	70
			28 30		80

			32 35 38 40 42 45 48 50		90







22	142.0	133.86	25	40	70
			28 30 32 35 38 40		80





			42 45 48 50		90



23	148.1	139.90	25	40	70
			28 30		80

			32 35 38 40 42 45 48 50		90







24	154.1	145.94	25	40	70
			28 30		80

			32 35 38 40 42 45 48 50		90







25	160.2	152.00	25	40	70
			28 30		80

			32 35 38 40 42 48 50		90
