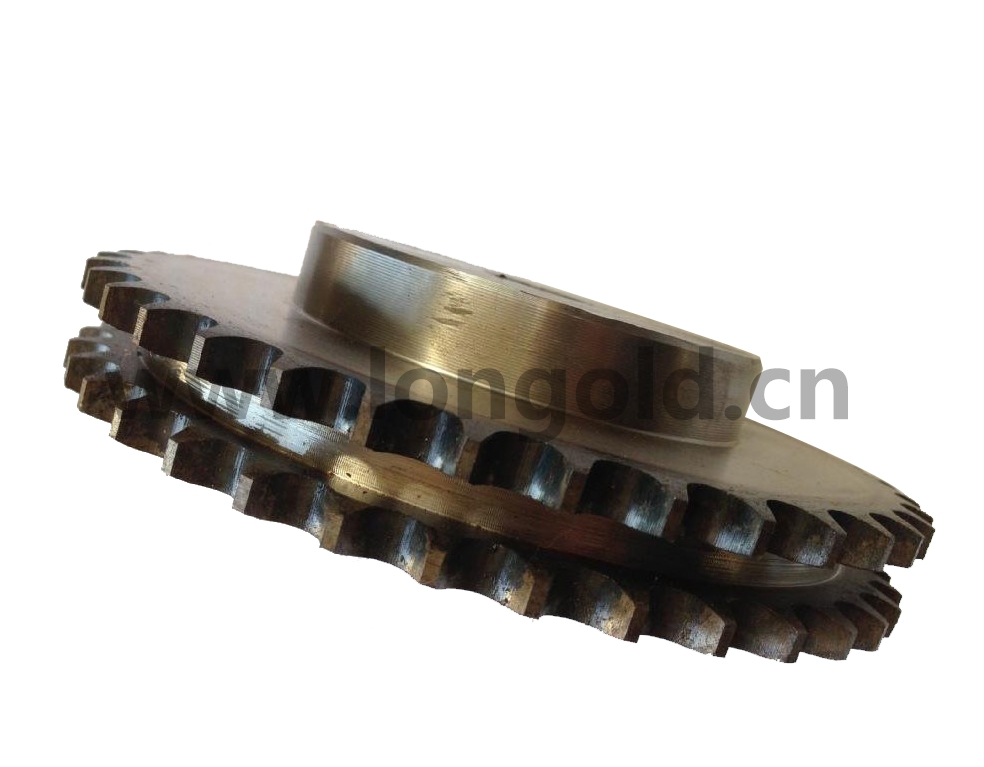

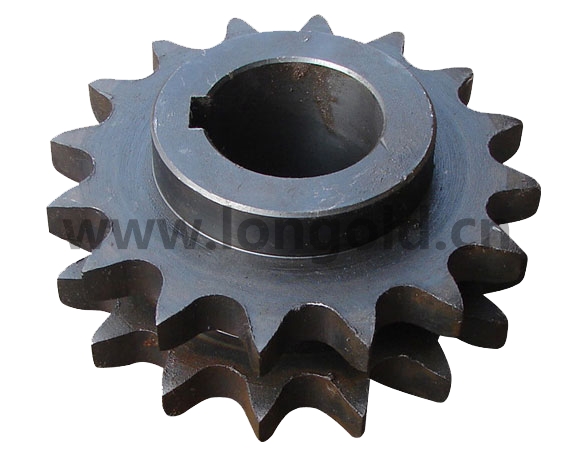

40-2雙排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 40-2鏈輪適與40（08A）雙排鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

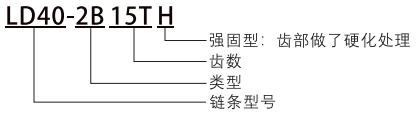

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

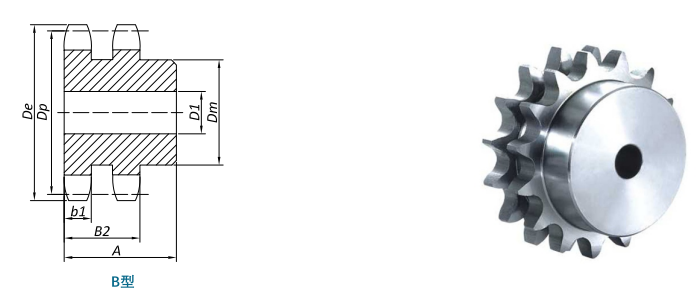

輪齒參數		mm
節距	P	12.70
滾子直徑	R	7.92
齒厚	b1	6.99
齒厚	B1	21.36

40-2 鏈條用鏈輪

齒數	規格	類型	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量
齒數			De	Dp	Min	Max.	直徑Dm	長度A	參考重量
Z			mm	mm	mm	mm	mm	mm	kg
11	LD40-2B 11T H	2B	50.80	45.08	12.70	19.05	36.51	38.10	17.28
12	LD40-2B 12T H	2B	55.12	49.07	12.70	23.81	39.69	38.10	17.28
13	LD40-2B 13T H	2B	59.18	53.07	12.70	25.40	38.10	38.10	17.28
14	LD40-2B 14T H	2B	63.25	57.07	12.70	28.58	42.86	38.10	17.28
15	LD40-2B 15T H	2B	67.31	61.08	12.70	31.75	46.04	38.10	17.28
16	LD40-2B 16T H	2B	71.37	65.10	15.88	34.93	50.80	38.10	17.28
17	LD40-2B 17T H	2B	75.69	69.12	15.88	36.51	53.98	38.10	17.28
18	LD40-2B 18T H	2B	79.76	73.14	15.88	38.10	58.74	38.10	17.28
19	LD40-2B 19T H	2B	83.82	77.16	15.88	44.45	63.50	38.10	17.28
20	LD40-2B 20T H	2B	87.88	81.18	15.88	47.63	66.68	41.28	18.72
21	LD40-2B 21T H	2B	91.95	85.21	15.88	47.63	69.85	41.28	18.72
22	LD40-2B 22T H	2B	96.01	89.24	15.88	47.63	73.03	41.28	18.72
23	LD40-2B 23T H	2B	100.08	93.27	15.88	50.80	76.20	41.28	18.72
24	LD40-2B 24T H	2B	104.14	97.30	15.88	57.15	82.55	41.28	18.72
25	LD40-2B 25T H	2B	108.20	101.33	15.88	57.15	82.55	41.28	18.72
26	LD40-2B 26T	2B	112.27	105.36	15.88	57.15	82.55	41.28	18.72
30	LD40-2B 30T	2B	128.52	121.50	22.23	57.15	82.55	41.28	18.72
35	LD40-2B 35T	2B	148.84	141.68	22.23	57.15	82.55	41.28	18.72
36	LD40-2B 36T	2B	152.91	145.72	23.81	63.50	95.25	41.28	18.72
40	LD40-2B 40T	2B	168.91	161.87	23.81	63.50	95.25	44.45	20.16
42	LD40-2B 42T	2B	177.04	169.94	23.81	63.50	95.25	44.45	20.16
45	LD40-2B 45T	2B	189.23	182.06	23.81	63.50	95.25	44.45	20.16
48	LD40-2B 48T	2B	201.42	194.18	23.81	63.50	95.25	44.45	20.16
52	LD40-2B 52T	2B	217.68	210.34	23.81	63.50	95.25	44.45	20.16
54	LD40-2B 54T	2B	225.81	218.42	23.81	63.50	95.25	44.45	20.16
60	LD40-2B 60T	2B	249.94	242.66	23.81	63.50	95.25	44.45	20.16
68	LD40-2B 68T	2B	282.45	274.99	30.16	69.85	107.95	53.98	24.48
72	LD40-2B 72T	2B	298.45	291.15	30.16	69.85	107.95	53.98	24.48
76	LD40-2B 76T	2B	314.71	307.32	30.16	69.85	107.95	53.98	24.48
84	LD40-2B 84T	2B	346.96	339.65	30.16	69.85	107.95	53.98	24.48
95	LD40-2B 95T	2B	391.41	384.11	30.16	69.85	107.95	53.98	24.48
96	LD40-2B 96T	2B	395.48	388.15	30.16	69.85	107.95	53.98	24.48
102	LD40-2B 102T	2B	419.86	412.40	30.16	69.85	107.95	53.98	24.48
112	LD40-2B 112T	2B	460.25	452.82	30.16	69.85	107.95	53.98	24.48

注：1.規格后帶H的表示此鏈輪已做齒部硬化處理。

2.黃色填充部分的型號在輪轂外側部位有凹槽。

3.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

4.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請特別注明或者聯系隆德技術人員。
